вступ

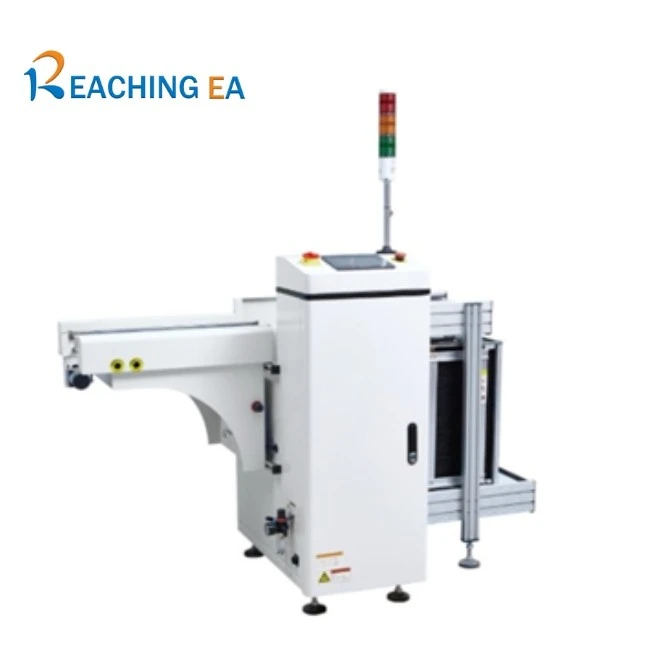

REA SMT PCB Magazine Unloader – це прецизійне-розроблене рішення, призначене для автоматичного вивантаження друкованих плат із виробничих ліній SMT у складські магазини. Це забезпечує надійне керування платою, безперебійну роботу та бездоганну інтеграцію з попереднім обладнанням. Створений для -середовища збирання великої кількості електроніки, він підтримує різні розміри магазинів, налаштування кроку підйому та настроювані напрямки транспортування, що робить його ідеальним вибором для гнучких і ефективних робочих процесів SMT.
З захисною кришкою
Доступні параметри
1. Захисна кришка
2. Універсальний магазин (250,330,390 або 460 мм)
3. Автоматичне регулювання ширини
|
ДОСТУПНІ МОДЕЛІ ТА РОЗМІРИ |
|||
|
Номер моделі |
Розмір друкованої плати |
Розмір журналу |
Розмір машини |
|
NGUL9250 |
50*50~Д350*Ш250 мм |
Д355*Ш320*В536 мм |
Д1680*Ш1462*В1200 мм |
|
NGUL9330 |
50*50~460*Ш330 мм |
Д460*Ш400*В570 мм |
Д1920*Ш1640*В1200 мм |
|
NGUL9390 |
50*50~Д535*Ш390 мм |
Д535*Ш460*В570 мм |
Д2160*Ш1760*В1200 мм |
|
NGUL9460 |
50*50~Д535*Ш460 мм |
Д535*Ш530*В570 мм |
Д2160*Ш1900*В1200 мм |
Дані про продукт наведені лише для довідки. Будь ласка, зв'яжіться з нами, щоб підтвердити останню інформацію.
ключові особливості
Виявляє вихідний сигнал і приймає друковані плати по одній для точного вивантаження.
Підтримує один магазин на станцію (вхідна рейка, вихідна рейка та підйомник), забезпечуючи ефективне переміщення.
Підтримує інтервали підйому 10 мм, 20 мм, 30 мм або 40 мм відповідно до вимог щодо кроку магазину.
Міцна-сталева рама товщиною 3,0 мм із покриттям PC-забезпечує довговічність і стабільність.
Має кулькову гвинтову систему підйому та ПЛК Omron із датчиком Panasonic для точної роботи.
Youtube відео
|
СПЕЦИФІКАЦІЯ |
|||
|
Пункт |
Основна специфікація |
||
|
Транспортний напрямок: |
Передня фіксована, зліва направо або справа наліво (опція) |
||
|
Верхній/нижній зазор PCB: |
20/20 мм |
||
|
Край друкованої плати: |
3 мм |
||
|
Транспортна висота: |
900+50/-20 мм |
||
|
Підйомний двигун: |
Мотор ZD 120W з гальмом |
||
|
Транспортний двигун: |
Двигун ZD 15W з фіксованою швидкістю |
||
|
Вага завантаження друкованої плати: |
Менше 2 кг |
||
|
Завантаження друкованої плати: |
Зверху до низу (50-1) |
||
|
Кількість журналів: |
2 кращих журнали, 2 нижні журнали |
||
|
Живлення змінного струму: |
AC220V/50-60HZ (контроль однієї електричної коробки) |
||
|
Підйомна платформа: |
Кульково-гвинтовий підйомник із--одною алюмінієвою платформою |
||
|
Система управління: |
Omron PLC і датчик Panasonic |
||
|
Панель управління: |
Сенсорний екран Weinview |
||
|
Рамки: |
Зварений металевий лист товщиною 3,0 мм із кольоровим покриттям ПК на поверхні |
||
|
Зв'язок: |
Стандарт SMEMA |
||
Дані про продукт наведені лише для довідки. Будь ласка, зв'яжіться з нами, щоб підтвердити останню інформацію.
